Les anodes légères

ACERDE propose, afin d’améliorer la dissipation thermique et les propriétés mécaniques de l’anode, de réaliser des anodes en graphite ou en composite carbone-carbone revêtues par CVD d’une couche de tungstène-rhénium. Le gain de poids obtenu grâce à l’utilisation d’un matériau léger tel que le graphite ou le composite permet d’augmenter la vitesse de rotation de l’anode et ainsi d’améliorer la dissipation thermique de la pièce.

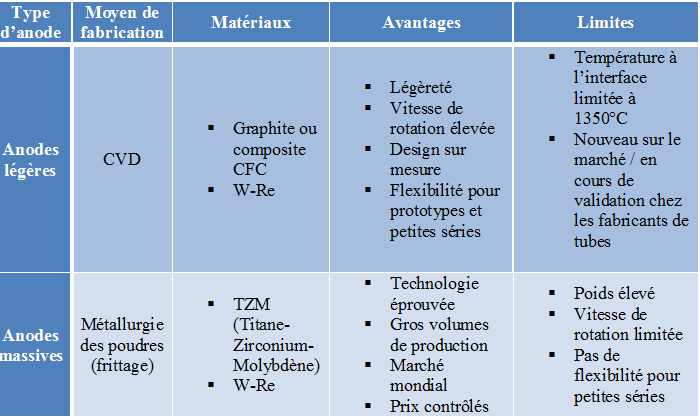

Ci-dessous, un tableau comparatif entre les anodes légères proposées par ACERDE, et les anodes massives actuellement sur le marché.

Le procédé de fabrication d’une anode légère

Les anodes légères sont fabriquées à partir d'un substrat en graphite ou composite Carbone-Carbone (C-C) recouvert  par CVD d'une couche de Tungstène-Rhénium (W-Re). Le procédé de fabrication est le suivant :

Des étapes de contrôle dimensionnel et de nettoyage sont réalisées entre certaines de ces étapes.

Le schéma ci-dessous représente une anode à différentes étapes du procédé de fabrication :

1. Substrat graphite ou composite nu (avant dépôt) ;

2. Substrat recouvert d’un revêtement de tungstène-rhénium, brut de dépôt ;

3. Substrat recouvert d’un revêtement de tungstène-rhénium après usinage final.
